Sub-D Steckverbindungen mit fest ver­schraubten Gehäusen sind unerlässlich für alle Anwendungen, die z. B. mechanischer Belastung (Vibration, Zug, Biegung) oder hohen Temperaturschwankungen ausgesetzt sind und dennoch zuverlässig und spielfrei verriegeln sollen.

Somit gewährleisten Schraubverriegelungen nicht nur eine zuverlässige Kontaktierung der Steckverbinder, in Vollmetallgehäusen verbessern sie zudem den Massekontakt und damit die EMV der Steckverbindung.

Darüber hinaus müssen die Schraubverbindungen eine schnelle und einfache Montage ermöglichen, sollten in widrigen Umgebungsbedingungen nicht korrodieren und auch nach längerer Verbauzeit jederzeit problemlos demontiert und wieder verriegelt werden können.

Als Spezialist für störstrahlsichere Verbindungssysteme hat Inotec electronics mit den Baureihen MS, MSX, MSB, MSBS sowie den DGA Adaptergehäusen das breiteste Spektrum an vollmetallischen Gehäusen für Sub-D Steckverbindungen.

Serie MS - maximale Bandbreite und Vielseitigkeit

Die universelle Gehäuseserie für alle Polzahlen mit bis zu 3 Kabeleingängen ist in allen Polzahlen neben der kompakten Standardgeometrie auch als Langversion mit zusätzlichem Raum z. B. für Sonderverkabelungen oder Leiterplatten erhältlich. Das breite Spektrum an Verschraubungs- varianten mit klassischer Rändelung oder kombiniert mit Innensechskant (ISK) deckt sämtliche Montagesituationen ab. Durch ihre unterschiedlichen Kopfformen sind zudem die Gewindetypen 4-40 UNC (Standard) und M3 einfach zu unterscheiden. Alle Gehäuse werden mit unverlierbar vormontierten Verriegelungsschrauben geliefert. Am Beispiel des DG09MS sind die verfügbaren Verschraubungsvarianten dargestellt.

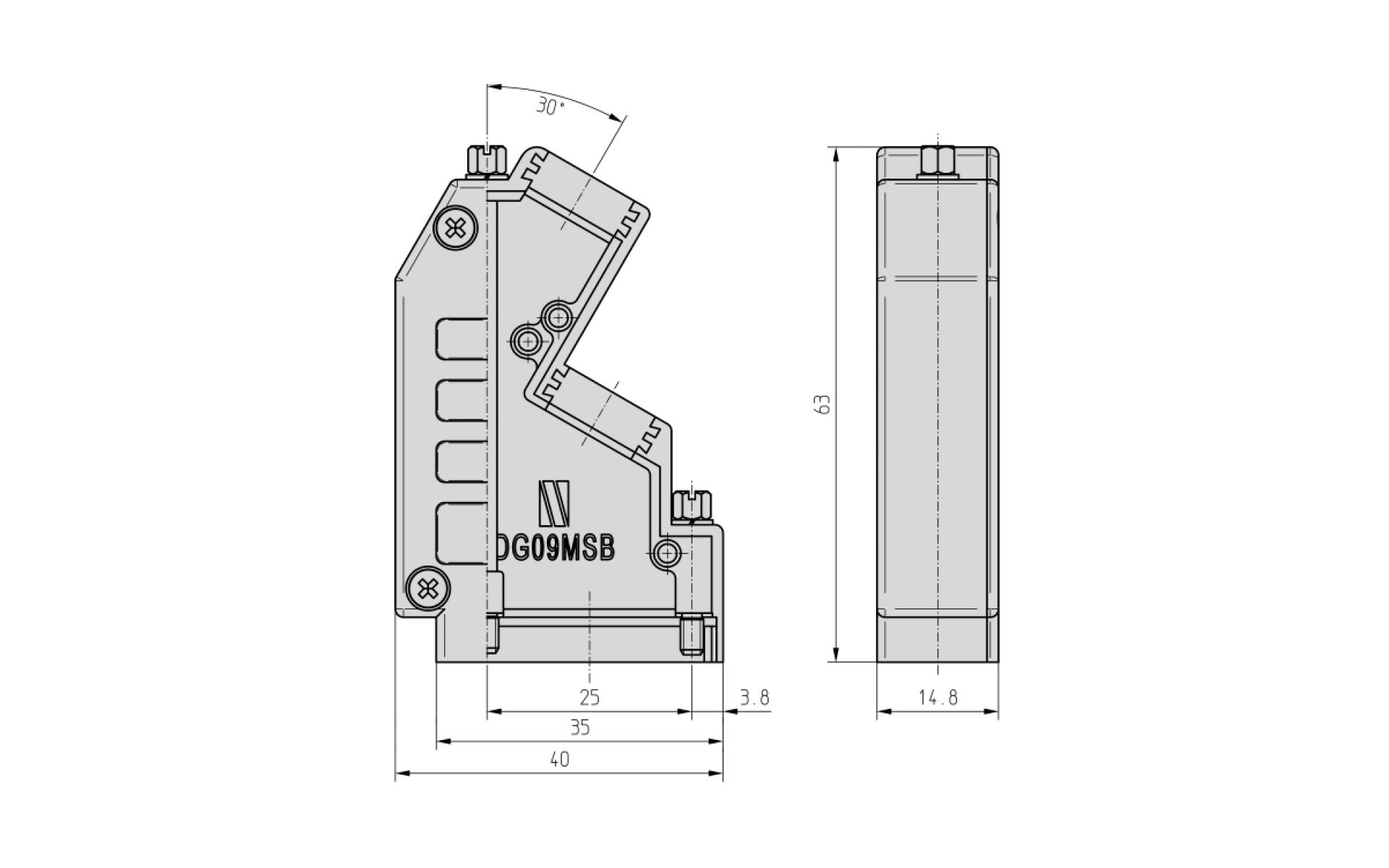

Serie MSB - das universelle Busgehäuse

Nach wie vor sind Sub-D Steckverbinder eine bevorzugte Schnittstelle zur Einbindung von Endgeräten in Bussysteme. Mit der MSB-Baureihe bietet Inotec die perfekte Basis für den Aufbau von störstrahlsicheren Bussteckern in Kombination mit dem einzigartigen Crimpflansch im Schwalbenschwanzdesign. Auf Wunsch bietet Inotec sein MSB-Gehäuse komplett bestückt als Intermediate- oder Endversion für alle gängigen Bussysteme an.

Besondere Merkmale:

  • Verriegelungsschrauben 4-40 UNC oder M3, unverlierbar vormontiert
  • Zwei gestufte 30° Kabeleingänge ermöglichen eine raumsparende Verkabelung auch bei großen Biegeradien
  • Optimale Anreihbarkeit durch kompakte Außenmaße
  • Großer Innenraum zur Aufnahme von Leiterplatten
  • Tief gezogene Schürze für sichere Abschirmung auch bei hohen Störpegeln

Serie MSBS - kompaktes Busgehäuse für hohe Packungsdichte

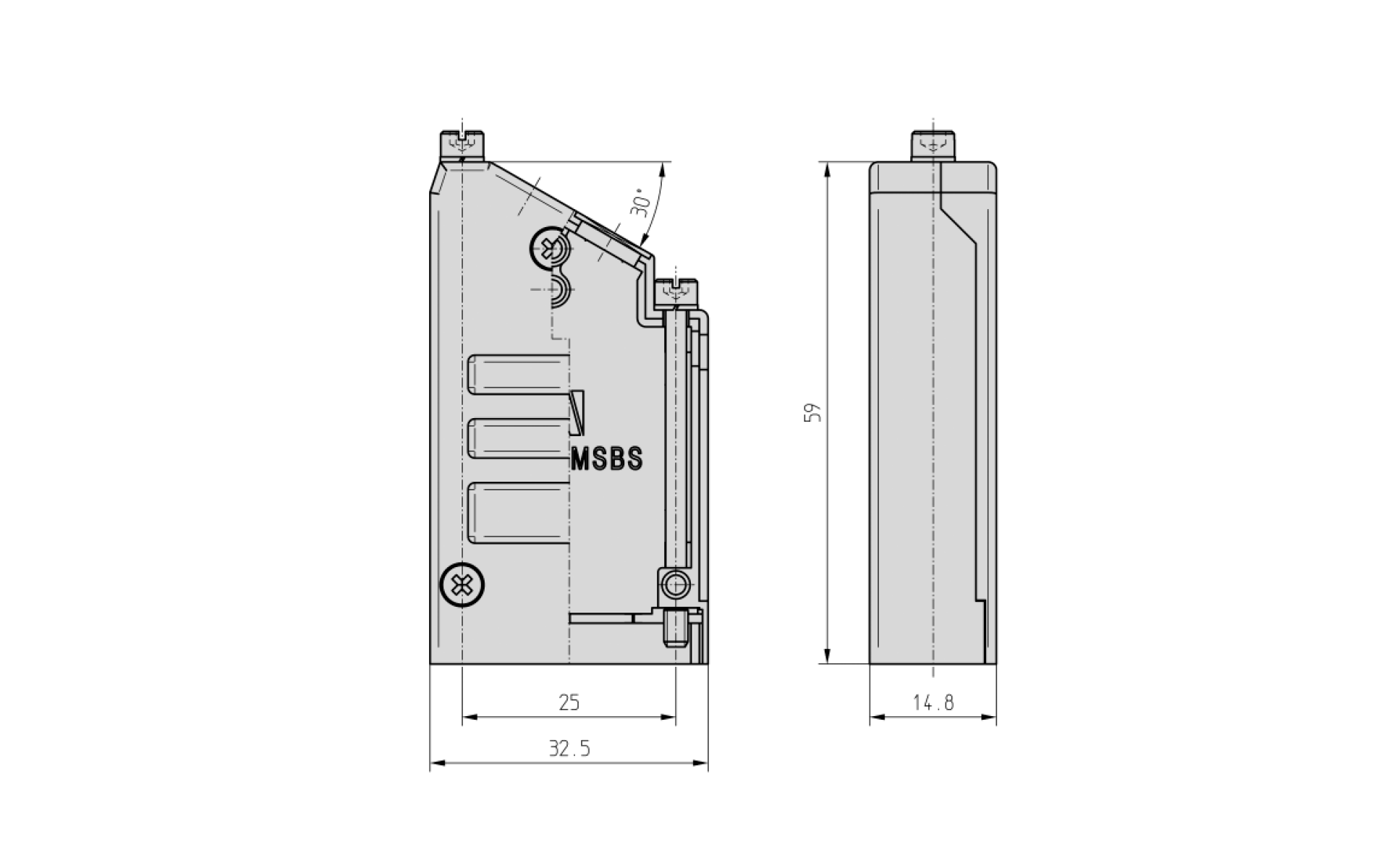

Gewichtsersparnis und maximale Ausnutzung begrenzter Bauräume sind wesentliche Designprämissen in nahezu allen industriellen Kommunikationssystemen. Diesen Anforderungen trägt Inotec mit seinem kompakten MSBS-Gehäuse Rechnung. Speziell für den Einsatz als Busstecker konzipiert, ist es nur in 9-poliger Ausführung erhältlich. Aufgrund der relativ geringen Durchmesser von gängigen Datenkabeln konnte Inotec mit dem CF400 ein platzsparendes Crimpflanschdesign entwickeln. Dieses ermöglicht es, 2 Kabeleingänge unter 30° direkt nebeneinander zu platzieren und somit den verfügbaren Bauraum im Gehäuse zu maximieren. Das DG09MSBS ist als leeres Gehäuse oder als komplett bestückter Busstecker für alle gängigen Systeme erhältlich.

Besondere Merkmale:

  • Kompakte Bauform ermöglicht hohe Packungsdichte
  • Spezielle Crimpflanschgeometrie CF400 für Buskabel
  • Freier Zugang zu Verriegelungsschrauben, auch in ungünstigen Einbaulagen
  • Voll kompatibel mit dem Inotec-Kodiersystem
  • Tief gezogene Schürze für sichere Abschirmung auch bei hohen Störpegeln

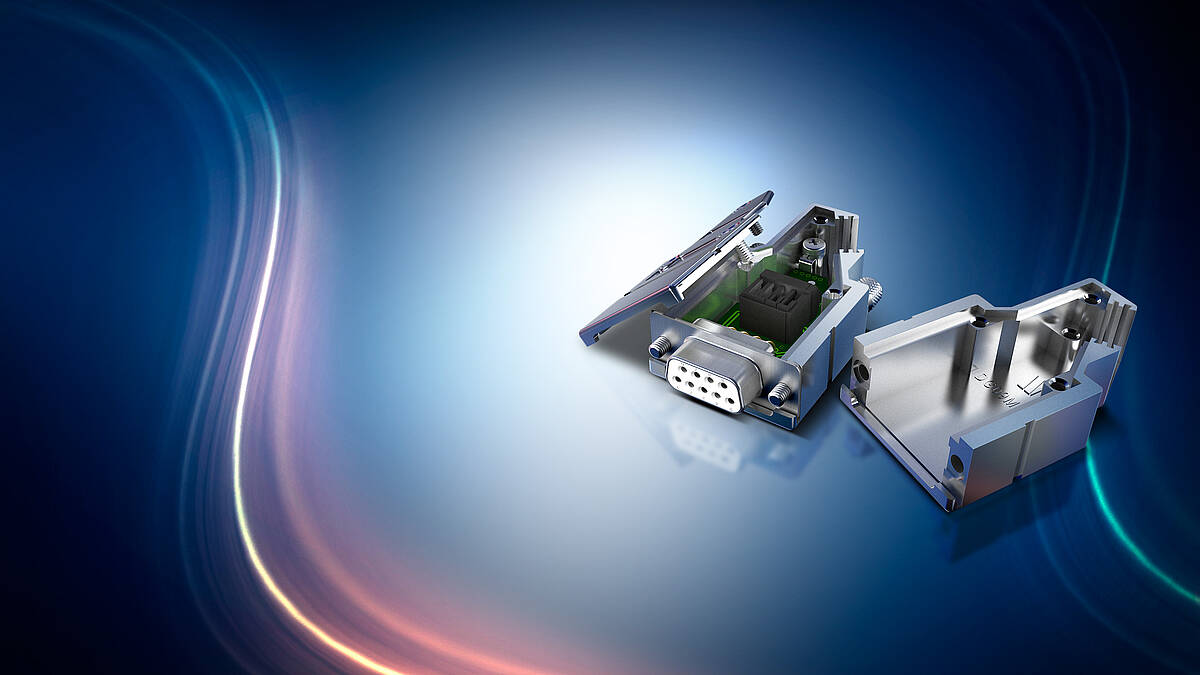

Serie MSBS - Busgehäuse komplett bestückt

Neben dem frei konfektionierbaren Standardgehäuse fertigt Inotec auch für alle gängigen Bussysteme komplett bestückte Steckverbindergehäuse. Die passenden Crimpflansche und Crimphülsen zur Kabelverarbeitung sind gemäß kabelspezifischer Crimpflanschfestlegung separat zu beziehen. Kundenspezifische Konfigurationen bieten wir Ihnen gerne auf Anfrage an.

Konfigurationsmöglichkeiten:

  • Sub-D 9-polig / HD 15
  • Stift- / Buchsenleiste
  • Kabeleingang rechts / links
  • Lange Schürze / kurze Schürze
  • Schraubverriegelung 4-40 UNC / M3
  • Kupplungsstecker mit Bolzen 4-40 UNC / M3
  • Inotec-Kodiersystem
  • Individuelle Stiftbelegung
  • Leiterplatte mit SMD- oder DIP-Bestückung

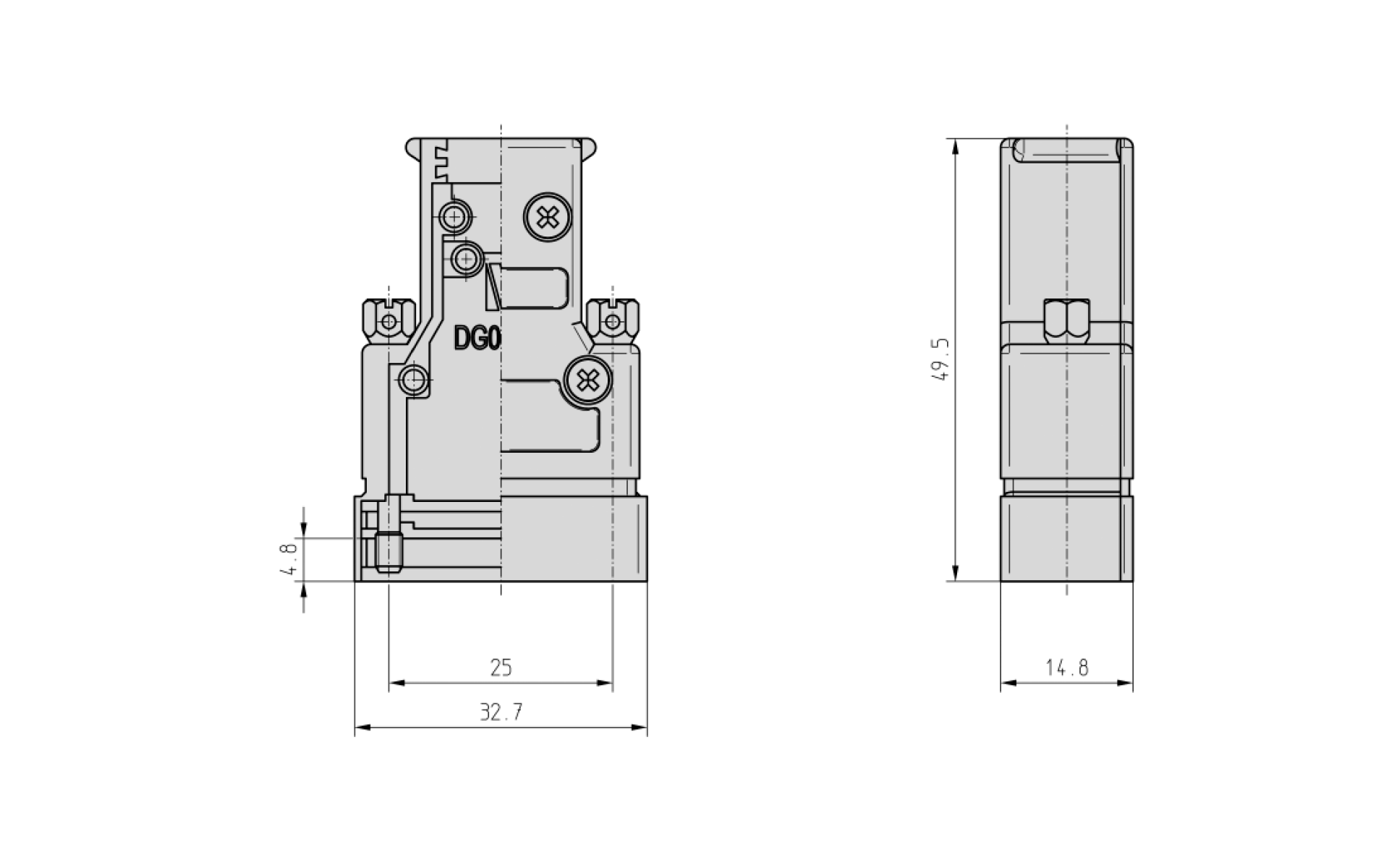

Serie MSX - für höchste Sicherheitsanforderungen

Die Gehäuseserie MSX wurde für hochsensible Anwendungsfälle in hohen Frequenzbereichen oder mit hohen Störpegeln entwickelt. Die weit nach unten gezogene Schürze am Gehäuse wird beim Festziehen der Verriegelungsschrauben auf die Frontplatte des Endgeräts gedrückt und ermöglicht so einen zusätzlichen Massekontakt. Dadurch wird eine maximale Schirmung der übertragenen Daten oder Signale erreicht. Spezialschrauben mit einer Querbohrung im Schraubenkopf erlauben zudem ein Plombieren des montierten Gehäuses und bieten somit Schutz vor unbefugtem Zugriff.

 Besondere Merkmale:

  • Lange Schürze für strahlungsdichten Abschluss mit dem Endgerät
  • Großer Innenraum, z. B. für den Einsatz von Mixed-Steckern oder Platinenbestückung
  • M3-Schrauben mit Plombierungsbohrung, unverlierbar vormontiert

Achtung:
Erfordert Gegenstecker in Hinterwandmontage und Frontplattenstärken von 2,0 - 2,5 mm.



Inotec bietet das breiteste Spektrum an hochwertigen, EMV-gerechten Sub-D Gehäusen mit Schraubverriegelung:


  • EMV-gerechtes Gehäusedesign
  • HF-dichte Vollmetallgehäuse aus Zink-Druckguss mit Deckellabyrinth
  • Nicht verwendete Kabeleingänge werden mit Blindstopfen HF-dicht verschlossen
  • Integrierter Erdungspunkt
  • Ergonomisch gestaltete Gehäuseform (kein Ziehen am Kabel)
  • Minimale Übergangswiderstände zu geschirmten Kabeln in Verbindung mit der Inotec Crimpflanschtechnik im Schwalbenschwanzdesign
  • Hochwertige, korrosionsbeständige Verriegelungsschrauben gewährleisten eine sichere und vibrationsbeständige Verbindung mit höchster mechanischer Belastbarkeit
  • Unverlierbar montierte Verriegelungsschrauben, wahlweise in 4-40 UNC oder M3 mit unterschiedlichen Kopfformen
  • Störungsfreier und konstanter Massekontakt zum Gegenstecker
  • Optional verfügbar mit Vorbereitung für das Inotec Kodiersystem zur Vermeidung von Fehlsteckungen
