IEC 60603-2 (DIN 41612) Steckverbindersysteme
EMV-gerechte und robuste Gehäusesysteme für 19“ Baugruppenträger

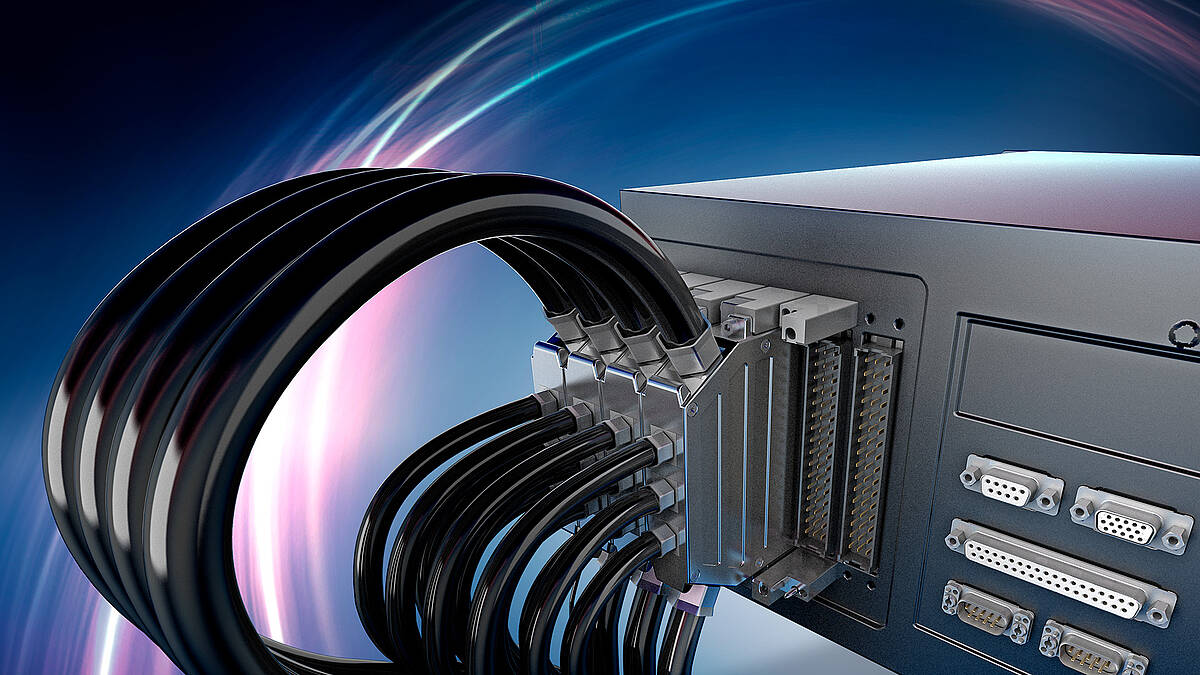

Zentralrechner in sensiblen Datenerfassungssystemen wie z. B. Onboard-Computer für ERTMS* Systeme, Router in Telekommunikationsanwendungen, industrielle Prozesssteuerungen oder Netzwerkeinrichtungen – 19“ Racks mit IEC 60603-2 (DIN 41612) Schnittstellen sind nach wie vor elementarer Bestandteil zahlreicher elektronischer Systeme. Mit dem Fokus auf EMV, Robustheit und einfache Montage hat Inotec zwei komplette Gehäusesysteme inklusive der erforderlichen Verbindungselemente entwickelt, mit welchen die häufigsten Montagesituationen abgedeckt werden: Während das MSF-3 / MSF-1 die klassische Lösung für eine direkte Leiterplattenmontage ist, ermöglicht das MSF-92 / MSE-92 Gehäusesystem eine getrennte Montage von Leiterplatte und Steckverbindergehäuse. Aufgrund der durchgängig metallischen Befestigungselemente ermöglicht das MSF-92 / MSE-92 zudem eine zuverlässige, niederohmige Massekontaktierung zwischen Steckverbindergehäuse und Frontplatte.
Für optimale HF-Dichtheit, hohe Zugentlastung und rationelle Verarbeitung wird auch hier das Inotec-Crimpflanschsystem empfohlen.
* European Rail Traffic Management System
Die komplette Schnittstellenlösung:
- EMV-gerechtes Gehäusedesign
- HF-dichte Vollmetallgehäuse aus Zink-Druckguss mit Deckellabyrinth
- Nicht verwendete Kabeleingänge werden mit Blindstopfen HF-dicht verschlossen
- Integrierte zusätzliche Erdungspunkte
- Ergonomisch gestaltete Gehäuseform (kein Ziehen am Kabel)
- Minimale Übergangswiderstände zu geschirmten Kabeln in Verbindung mit der Inotec Crimpflanschtechnik im Schwalbenschwanzdesign
- Kabelschellen in 4 verschiedenen Standardgrößen für die Einführung von Kabelbündeln
- Flexible Verkabelung über 3+2 Kabeleingänge
- Hochwertige und langlebige Befestigungselemente für den zuverlässigen Langzeiteinsatz
- Federleiste Typ F, für Crimpkontakte, brandschutztauglich für Schienenfahrzeuge nach IEC 60603-2 Anforderungsstufe 1, EN 45545-2 Konformität R22/R23 HL3
